光伏系統中如何巧妙使用不同材質的光伏電纜？不同材質的光伏電纜介紹

作者

建圳達電纜

2022-04-14

在光伏即將普及的時代，控制系統的成本非常重要。過去十年，光伏組件和逆變器的價格下降了90%，為光伏系統整體成本降低做出了很大貢獻，但光伏電纜成本并沒有下降。在大型光伏項目中，光伏電纜在系統中的比例達到10%，高于逆變器。其實只要設計和安裝得當，在保證系統正常運行和安全的前提下，部分光伏交流電纜采用鋁芯材質的光伏電纜，這樣可以降低一些成本。

不同材質的光伏電纜的差異

1、光伏電站的光伏電纜分為直流電纜和交流電纜。組件之間以及組件與逆變器之間的光伏直流電纜一般要求使用光伏專用直流電纜，而逆變器到交流配電柜、配電柜到變壓器的電纜則不需要使用鋁芯光伏電纜。

2、什么是鋁芯光伏電纜：鋁芯光伏電纜是以鋁材料為導體的新型材料光伏電纜。鋁芯的電阻率高于銅，略高于鋁，鋁合金。在載流量相同的前提下，相同長度的鋁導體重量不到銅的一半。

3、當鋁芯導體的截面積為銅的1.5倍時，鋁芯光伏電纜與銅電纜達到相同的載流量、電阻和線損。

4、使用壽命：金屬表面與氧氣反應后形成不同的金屬氧化物。氧化鋁可形成致密的具有一定硬度的表面保護膜。氧化銅，俗稱銅綠，是介于上述兩者之間的有毒物質。

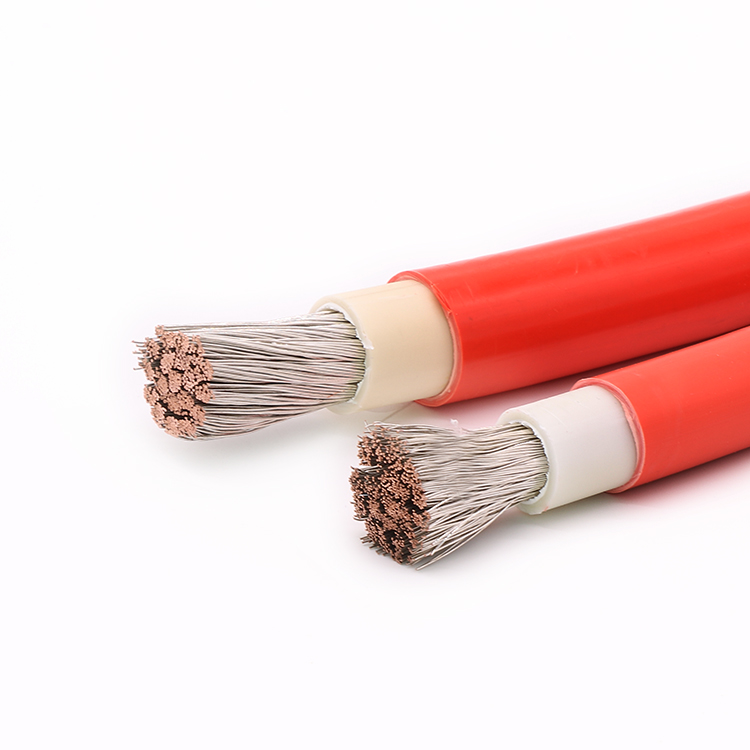

建圳達光伏電纜

那種光伏電纜成本更低

在經濟上，這是最重要的方面。鋁芯光伏電纜的成本約為銅芯電纜的25%~50%。鋁芯光伏電纜的成本優勢比較大。我們可以做一個比較。某400KW村級扶貧電站，交流配電柜到升壓變壓器的距離為1500米，400KW電站最大輸出電流為580A。如果使用銅纜，每相需要2根150平方米，三相需要6根，總長9000米，價格86.4萬；如果用兩根240平米的鋁芯光伏電纜，總長9000米，價格45萬元，可以節省41.4萬元，240平米鋁線的損耗比150平米的銅芯光伏電纜低。

鋁芯光伏電纜的應用范圍：長距離架空線路、空間較大的地下電纜溝及有可靠固定橋架的場所可考慮鋁電纜。

鋁芯光伏電纜使用注意事項

銅的熔點為1080℃，而鋁及鋁合金的熔點為660℃，因此銅導體是耐火光伏電纜較好的選擇。目前，一些鋁芯光伏電纜廠家聲稱可以生產耐火鋁芯光伏電纜，并通過了相關國家標準測試，但鋁芯光伏電纜和鋁合金光伏電纜沒有區別。如果處于火災中心，即溫度高于鋁合金和鋁芯光伏電纜的熔點時，無論采取何種隔熱措施，光伏電纜都會在很短的時間內熔化并失去導電功能，因此，鋁合金不宜用作耐火電纜導體，也不宜用于人口密集的城市配電網、建筑物、廠礦等。
