2025-12-01
在住宅、商業及輕工業領域的固定電氣安裝中，BS6242Y扁形雙芯地線因其符合英國BS6004標準而備受信賴。建圳達電纜特別提供經典紅黑雙色版本，滿足老舊系統改造或特定地區的色彩規范需求。本文將從結構設計、性能優勢、應用場景及選型要點等方面深度解析這款電纜。

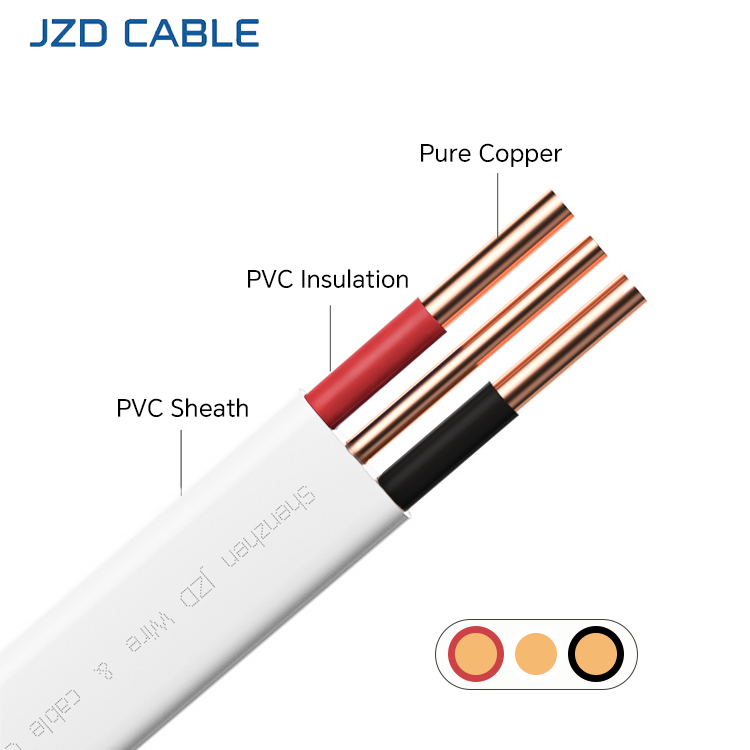

紅黑英標線是一種PVC絕緣、PVC護套的扁平結構電纜，內置紅黑線和一根裸銅。紅色為火線（Live），黑色為零線（Neutral），地線為裸銅。這種配色源自英國早期標準（BS6004），適用于老舊建筑改造或特定地區（如部分英聯邦國家）的電氣規范。兩芯絕緣導線與地線平行排列，地線位于兩芯之間。這種設計減少電纜外徑，便于穿管敷設，尤其適合狹窄空間（如線槽、石膏板墻體）。
技術參數
1.住宅與商業建筑：
2.輕工業與農業場景：
3.特殊場景：
1. 錯誤選型導致過載或短路
(1)線徑與負載不匹配（如用1.5mm²電纜連接大功率空調），導致過熱、電壓下降。
(2)忽略紅黑雙色的電壓等級限制（僅適用于300/500V系統，誤用于高壓場景）。?
(1)根據負載電流選擇線徑（參考IEC 60364-5-52標準）：照明電路（10A）選1.5mm²，插座回路（16A）選2.5mm²。
(2)高壓場景（如工業電機）需選用鎧裝電纜或XHHW系列。
2. 安裝不當引發安全隱患
（1）過度彎曲（半徑＜6倍電纜外徑）導致絕緣層破裂。
（2）未使用線槽或套管，直接暴露于潮濕或高溫環境。
（1）遵循BS7671布線規范，固定間距≤30cm，彎曲半徑≥6倍外徑。
（2）潮濕區域加裝防水盒，電纜穿墻時使用防火泥密封。
3. 忽視環境與認證要求
（1）化工車間未選用耐腐蝕電纜，絕緣層快速老化。
（2）使用無BS6004認證的仿制品，導致項目驗收失敗。
（1）腐蝕環境選用護套加厚型號（如H07RN-F）。
（2）索要認證文件（BS6004測試報告），確保產品可追溯。
